Коробка передач трактора ДТ-75,ДТ-75Н,ДТ-75Б

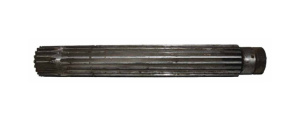

Коробка передач ДТ-75 предназначена для выбора скоростей движения и тяговых усилий трактора в соответствие с характером выполняемых работ, движения задним ходом и работы двигателя при стоящем тракторе. На тракторе ДТ-75 установлена механическая коробка передач с подвижными шестернями, обеспечивающими семь различных скоростей движения вперед и одну назад. При использовании ходоуменьшителя или реверс-редуктора количество скоростей увеличивается. Механизм коробки передач ДТ-75 смонтирован в переднем отсеке корпуса коробки передач и заднего моста ДТ-75. В расточках передней и задней стенки переднего отсека корпуса на подшипниках установлены четыре вала. Коробка передач ДТ-75 состоит из корпуса, первичного вала, вторичного вала, дополнительного вала, вала заднего хода, шестерен и механизма переключения передач. Первичный вал установлен на роликовом и шариковом подшипниках. Подшипники запрессованы в стаканы, установленные в гнездах корпуса трансмиссии. По шлицам первичного вала коробки передач ДТ-75 свободно перемещаются два блока шестерен: блок с венцами третьей и четвертой передач и блок с венцами первой и второй передач. На первичном валу спереди закреплена ведущая шестерня, находящаяся в постоянном зацеплении с шестерней, сидящей на валу заднего хода. На переднем конце первичного вала на шлицах посажена задняя вилка кардана, а на заднем- имеется шлицевое отверстие для привода вала отбора мощности. Первичный вал коробки передач для тракторов ДТ-75 с ходоуменьшителем или реверс-редуктором пустотелый. Внутри него проходит вал привода редуктора вала отбора мощности ДТ-75.Вторичный вал изготовлен заодно с малой конической шестерней, находящиеся в зацеплении с большой конической шестерней главной передачи. Передний конец вторичного вала вращается в однорядном радиально-упорном шариковом подшипнике, а задний, как более нагруженный — в роликовом подшипнике. Подшипники запрессованы в стаканы. Осевое смещение стакана шарикового подшипника предотвращается болтами, а стакана роликового подшипника — установочным винтом. На шлицах вторичного вала неподвижно посажены: шестерня третьей передачи, блок шестерне первой и четвертой передач, ведомая шестерня седьмой передачи и шестерня второй передачи. Для фиксирования положения шестерен между ними установлены распорные шлицевые втулки. Для регулировки зацепления шестерен главной передачи между фланцем стакана и стенкой корпуса установлены металлические прокладки. В верхней части корпуса коробки ДТ-75, с правой стороны по ходу трактора, расположен вал заднего хода, вращающийся в роликовых подшипниках. На шлицах вала заднего хода, между подшипниками, установлены две шестерни: шестерня постоянного зацепления, неподвижно закрепленная на валу, и подвижная шестерня. Шестерня постоянного зацепления находится в зацеплении с шестерней, сидящей на первично валу, в результате чего вал заднего хода при вращении первичного вала тоже вращается. Ведущую шестерню заднего хода можно перемещать вилкой переключения вдоль вала в положения, при которых она может свободно вращаться с валом или при перемещении вперед находиться в зацеплении с большой шестерней блока. На шлицах дополнительного вала установлены три шестерни: шестерня постоянного зацепления, блок шестерен пятой и шестой передач и шестерня седьмой передачи. Шестерня постоянного зацепления неподвижно закреплена на шлицах вала стопорным кольцом. Она находится в постоянном зацеплении с шестерней вала заднего хода, в результате чего при вращении первичного вала и вал
